Tempat asal: | Jingsu Cina |
---|---|
Nama merek: | AIPREL |
Sertifikasi: | CE,CCS,DNV,ISO |
Nomor model: | Heat Exchanger Kondensor Tipe Pelat |
Kuantitas min Order: | 1 |
Harga: | Negotiable |
Kemasan rincian: | karton standar |
Waktu pengiriman: | 1-2 minggu |
Syarat-syarat pembayaran: | L / C, T / T |
Menyediakan kemampuan: | 100 set per bulan |
Kondisi: | Baru | Jaminan: | 12 bulan |
---|---|---|---|
Tekanan kerja maksimum: | 3.0Mpa | Aplikasi: | Suku Cadang Pendingin, Farmasi, Perpindahan Panas, Tenaga, HVAC |
Bahan piring: | Hastelloy, C276, Titanium Nikel, 904L, 254SMO, ss304, ss316 | ||
Cahaya Tinggi: | kondensor penukar panas pelat,penukar panas rangka pelat |

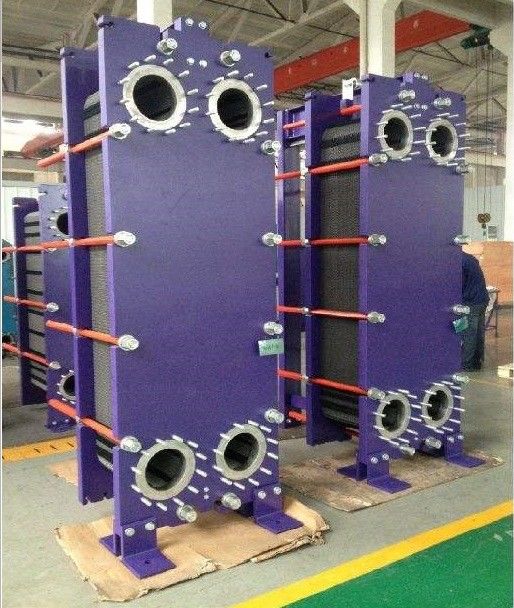

Heat Exchanger Kondensor Tipe Plat Dengan Gasket untuk Industri Efisiensi Tinggi
Fitur
1. Koefisien perpindahan panas yang tinggi
5. Dapat berisi semua jenis produk untuk mencegah penyumbatan
6. Tidak ada titik kontak logam antara pelat, benar-benar menghindari terjadinya sudut mati
7. Ketebalan plat 0.4mm-1.0mm kondusif untuk memperkuat kekakuan plat
8. Minimalkan tingkat fouling, nomor plat dan biaya.
Plate Condeer adalah salah satu jenis plate heat exchanger.
Pendingin pelat terutama terdiri dari dua bagian: bingkai dan pelat.Lembaran yang terbuat dari berbagai bahan ditekan menjadi bergelombang dalam berbagai bentuk oleh berbagai jenis alat abrasif, dan lubang sudut dibentuk di empat sudut lembaran untuk jalur aliran media, lembaran Tepi dan lubang sudut ditutup oleh paking karet.Bingkai terdiri dari pelat penekan tetap, pelat pengepres yang dapat digerakkan, batang pemandu atas dan bawah, dan baut penjepit.Pendingin pelat digunakan untuk memasang pelat dengan cara dilapiskan pada tekanan tetap.Pelat ketat, pelat penekan bergerak di tengah, lalu dijepit dengan baut penjepit.Saluran persegi panjang tipis terbentuk di antara berbagai lembaran, dan pertukaran panas dilakukan melalui setengah lembaran.Dibandingkan dengan pendingin shell-and-tube konvensional, koefisien perpindahan panas jauh lebih tinggi di bawah resistansi aliran dan konsumsi daya pompa yang sama, dan ada kecenderungan untuk mengganti pendingin tabung dalam kisaran yang berlaku.
Prinsip Desain
Kondensor pelat adalah kondensor yang dikembangkan untuk kondensasi uap berdasarkan sistem penguapan atau distilasi dalam kondisi vakum.Kondensor pelat berdasarkan teknik semi-pengelasan terdiri dari paket pelat khusus dan gasket.Media pendingin dipanaskan dalam saluran dengan paking, dan uap dikondensasi di saluran las.Uap memiliki saluran masuk yang besar dan saluran keluar kondensat yang kecil.
Aplikasi yang Direkomendasikan
Kondensor pelat terutama digunakan bersama dengan evaporator pelat sebagai kondensasi uap dalam sistem penguapan atau distilasi.Misalnya, kondensasi uap dalam sistem evaporasi efek 3 sirup, kondensasi uap dalam sistem evaporasi efek 3 jus, dan kondensasi uap dalam sistem evaporasi multi efek konsentrasi etanol dalam industri etanol, dan sejenisnya.Kondensor pelat digunakan dalam lebih banyak kesempatan kondensasi karena efek pertukaran panasnya yang tinggi, biaya input yang rendah, dan pengoperasian perawatan yang mudah.
Tipe | Kondensor Plat |
Bahan Plat | Ti / SS316 / SS303 atau OEM |
Bahan Gasket | NBR / EPDM |
Merek | GOJE |
Aplikasi | Proses Industri |
Apa keuntungan dari kondensor pelat?
1. Efisiensi tinggi dan penghematan energi: 3 sampai 5 kali lebih tinggi daripada efisiensi panas penukar panas shell-and-tube.
2, struktur kompak: pelat penukar panas pelat diatur secara ketat, dibandingkan dengan jenis penukar panas lainnya, penukar panas pelat memiliki lebih sedikit ruang lantai dan ruang.
3. Mudah dibersihkan dan dibongkar: Penukar panas pelat menjepit pelat penjepit dengan baut penjepit, sehingga mudah untuk dibongkar dan dipasang.
4, umur panjang: penukar panas pelat terbuat dari stainless steel atau pelat paduan titanium, dapat menahan berbagai media korosif, bantalan karet dapat diganti sesuka hati, dan dapat dengan mudah dipasang, dibongkar dan diperbaiki.
5. Kemampuan beradaptasi: Pelat penukar panas pelat adalah komponen independen, yang dapat ditingkatkan atau dikurangi sesuai dengan kebutuhan, dan memiliki berbagai bentuk;itu dapat diterapkan ke berbagai persyaratan proses yang berbeda.
Pengenalan produsen pelat penukar panas:
