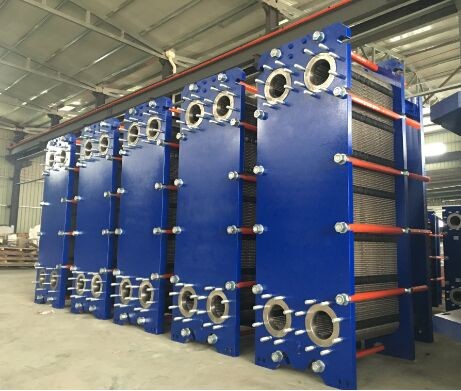

NBR Gasket 316L 3.0MPa Plate Frame Heat Exchanger

Ekonomizer penukar panas pelat manufaktur profesional untuk industri kimia dan pendinginan

Penukar panas pelat terdiri dari satu pak pelat logam bergelombang dengan lubang intip untuk lewatnya dua cairan di mana perpindahan panas akan terjadi.Paket pelat dipasang di antara pelat bingkai tetap dan pelat tekanan yang dapat digerakkan dan dikompresi dengan baut pengencang.Pelat dilengkapi dengan paking yang menutup saluran antar pelat dan mengarahkan cairan ke saluran alternatif.Jumlah pelat ditentukan oleh laju aliran, sifat fisik fluida, penurunan tekanan dan program suhu.Kerutan pelat mendorong turbulensi fluida dan menopang pelat terhadap tekanan diferensial.Pelat rangka dan pelat tekanan digantung dari batang pembawa atas dan ditempatkan oleh batang pemandu bawah, keduanya dipasang ke kolom pendukung.Sambungan terletak di pelat rangka atau, jika salah satu atau kedua fluida membuat lebih dari satu lintasan di dalam unit, di pelat rangka dan pelat tekanan.

.

Perpindahan panas yang efisien
Penukar panas pelat-dan-rangka dengan gasket (GPHE) menyediakan perpindahan panas yang efisien dalam peralatan kompak dengan footprint kecil - jauh lebih kecil dan lebih efisien daripada penukar panas shell-and-tube.

Keuntungan:

Dibandingkan dengan jenis penukar panas lainnya, penukar panas pelat memiliki luas permukaan yang lebih besar.Mereka terdiri dari sejumlah pelat logam tipis yang dikompresi bersama.Gasket dipasang ke pelat perpindahan panas dengan bentuk saluran aliran dan bertindak menutup fluida.Material yang berbeda memiliki saluran yang berbeda dan pada jalur alirannya masing-masing secara bergantian.Mereka tidak akan bocor ke luar.Jumlah pelat perpindahan panas ditentukan sesuai dengan jumlah fluida, sifat fisik fluida, penurunan tekanan dan kondisi termal.Setiap pelat bergelombang untuk meningkatkan area perpindahan panas maksimum.

Struktur Penukar Panas Plat Gasket:

Penukar panas pelat dibuat oleh pelat perpindahan panas, paking penyegelan, pelat kompresi, bilah pemandu atas dan bawah, pilar, baut pegangan, dan bagian utama lainnya.

• Pengantar bahan lembaran dan aplikasi:

  bahan	aplikasi
  SUS304 / SUS316L	Air yang dimurnikan, air sungai, minyak makanan, minyak mineral
  Ladium Titanium / Pal	Air laut, air asin, zat salinisasi
  Paduan Hadtelloy / C-276	Asam sulfat pekat, asam klorida, asam fosfat
  Ni / Nikel	Suhu tinggi dan soda kaustik konsentrasi tinggi



•


  Dengan semua pabrik bersama-sama seluas lebih dari 100.000 meter persegi, memproduksi lebih dari 20.000 penukar panas dan aksesori penukar panas miloins, menjadikan kami salah satu produsen peralatan dan aksesori penukar panas terbesar di dunia.
