| Tempat asal: | Jiangsu Cina |
|---|---|
| Nama merek: | AIPREL |
| Sertifikasi: | ISO9001 |
| Nomor model: | M6M |
| Kuantitas min Order: | 1 |
| Harga: | Negotiable |
| Kemasan rincian: | Karton Standar |
| Waktu pengiriman: | 1-2 minggu |
| Syarat-syarat pembayaran: | L/C, T/T |
| Menyediakan kemampuan: | 10.000 set per bulan |
| Jenis: | Paking | Aplikasi: | Bagian Pemanas, Bagian Pendingin, kendaraan universal, Pertukaran panas, Proses Pemanasan Industri |
|---|---|---|---|
| Jaminan: | 1 tahun | bahan paking: | EPDM,NBR,HEPDM,FKW,HNBR,NBR-HT |
| Ketebalan pelat: | 0.5/0.6/0.8mm, 1mm, 0.5mm sampai 0.7mm tersedia | Tekanan maksimum: | 2MPa (20 bar) |
| Sedang: | Medium kemurnian, minyak, gas, udara, air | ||
| Cahaya Tinggi: | Klip Pada segel penukar panas Epdm,segel penukar panas 0.8mm,komponen penukar panas pelat Epdm |
||
Sebagai produsen dan penjual pelat penukar panas pelat profesional, AIPREL dapat memproduksi sebagian besar pelat penukar panas dengan spesifikasi bahan yang sama dan paking penukar panas dari jauh, dan menyediakan layanan suku cadang alternatif untuk lebih dari ratusan perusahaan aplikasi.
Kami menyediakan gasket penukar panas ALFA dan penggantian pelat.Daftar Model ALFA seperti di bawah ini.
| (ALFA) | ||||||
| Seri ALFA | Luas pelat (m²) |
Panjang piring: (mm) |
Lebar pelat (mm) |
Jarak pusat memanjang (mm) |
Jarak pusat melintang (mm) |
Diameter (mm) |
| ALFA M3 | 0,032 | 431 | 125.5 | 357 | 60 | 25 |
| ALFA M6 | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M6-M | 0.14 | 750 | 250 | 640 | 140 | 60 |
| ALFA M10-B | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10-M | 0,22 | 879 | 375 | 719 | 223 | 100 |
| ALFA M15-B | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M15-M | 0.62 | 1500 | 500 | 1294 | 298 | 140 |
| ALFA M20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA MX25B | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA MX25M | 1.5 | 2250 | 750 | 1939 | 439 | 230 |
| ALFA M30 | 1.85 | 2245 | 995 | 1845 | 595 | 325 |
| ALFA KLIP6 | 0.18 | 1000 | 250 | 859 | 130 | 51 |
| ALFA KLIP8 | 0.38 | 1250 | 375 | 1095 | 220 | 78 |
| ALFA KLIP10 | 0.62 | 1500 | 500 | 1324 | 324 | 100 |
| ALFA TS6-M | 505 | 327 | 380 | 200 | 80 | |
| ALFA TL6 | 1036 | 150 | ||||
| ALFA TL10 | 1338 | 225 | ||||
| ALFA TL10P | 1338 | 225 | ||||
| ALFA T20-B | 0.9 | 1750 | 625 | 1478 | 353 | 205 |
| ALFA T20-BW | ||||||
| ALFA T20-M | 0,85 | 1750 | 625 | 1478 | 365 | 205 |
| ALFA T20-MW | ||||||
| ALFA T20-P | ||||||
| ALFA TS20-M | 0.283 | 900 | 625 | 698 | 363 | 195 |
| ALFA T50M | ||||||
| ALFA P-01 | 431 | 126,5 | 357 | 60 | 32 | |
| ALFA P-2 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| ALFA P5 | 0.14 | 800 | 325 | 55 | ||
| ALFA P12 | ||||||
| ALFA P13 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P14 | 1032 | 264 | ||||
| ALFA P15 | 0,53 | 1372 | 500 | 1200 | 324 | 115 |
| ALFA P16 | 0.8 | 1360 | 795 | 1200 | 530 | 175 |
| ALFA P17 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA P20 | ||||||
| ALFA P21 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P22 | 0.2 | 710 | 248 | 593 | 135 | 65 |
| KLIP ALFA P22 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA P30 | 630 | 122 | 570 | 50 | 25 | |
| ALFA P31 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P32 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA P41 | ||||||
| ALFA P45 | 1200 | 324 | ||||
| ALFA P171 | 1.41 | 2080 | 795 | 1865 | 530 | 175 |
| ALFA PAR01 | ||||||
| ALFA PAR22 | ||||||
| ALFA T200 | ||||||
| ALFA P225 | ||||||
| ALFA P252 | ||||||
| ALFA P132 | 0.18 | 920 | 290 | 800 | 165 | 60 |
| ALFA P135 | 800 | 165 | ||||
| ALFA A3 | 630 | 122 | 570 | 50 | 25 | |
| ALFA A10 | 1205 | 290 | ||||
| ALFA A10B | 0.24 | 873 | 388.5 | 703 | 234 | 100 |
| ALFA A15 | 1315 | 350 | ||||
| ALFA A15B | 0,75 | 1558 | 588.5 | 1315 | 350 | 160 |
| ALFA A20 | 1.07 | 1835 | 715 | 1550 | 430 | 200 |
| ALFA A20B | 1.07 | 1843 | 718.5 | 1550 | 430 | 210 |
| ALFA A30 | 2190 | 890 | 1845 | 540 | 300 | |
| ALFA A35 | 2 | 2303 | 1220 | 1850 | 765 | 350 |
| ALFA AK20 | 0,5 | 1220 | 669 | 930 | 365 | 210 |
| ALFA AM10 | 0.43 | 1247 | 487 | 1046 | 290 | 100 |
| ALFA AM20 | 0,79 | 1754 | 669 | 1450 | 365 | 200 |
| ALFA AM20B | 0,79 | 1754 | 669 | 1450 | 365 | 210 |
| ALFA AM20BFM | ||||||
| ALFA AM20HBM | ||||||
| ALFA AM20SFM | ||||||
| ALFA AX30 | 1.58 | 2208.5 | 909 | 1836 | 540 | 285 |
| ALFA AX30B | ||||||
| ALFA H7 | 0.4 | 1233 | 425.5 | 1054 | 254 | 80 |
| ALFA H10 | 0,65 | 1482 | 533.5 | 1221 | 348 | 100 |
| ALFA JWP26 | 0.12 | 715 | 250 | 591 | 135 | 70 |
| ALFA JWP36 | 0.32 | 1154 | 430 | 945 | 230 | 120 |
| ALFA MA30M | 1.5 | 2250 | 1000 | 1811 | 561 | 332 |
| ALFA MA30S | 2232 | 970 | 1815 | 555 | 295 | |
| ALFA MS6 | ||||||
| ALFA MS10 | ||||||
| ALFA MS15 | ||||||
| ALFA EC350 | ||||||
| ALFA EC500 | ||||||
| ALFA EC650 | ||||||
| ALFA EC700 | ||||||
| ALFA M6MW | 640 | 140 | ||||
| ALFA M6MX | 640 | 140 | ||||
| ALFA M6MD | 640 | 140 | ||||
| ALFA M10BW | 0.24 | 879 | 375 | 719 | 223 | 100 |
| ALFA M10BD | ||||||
| ALFA M10BWREF | ||||||
| ALFA M20MW | 1478 | 353 | ||||
| ALFA MK15BW | ||||||
| ALFA M15F | ||||||
| ALFA M15E | ||||||
| ALFA MA30W | ||||||
| ALFA A15BW | 0,75 | 1150 | 585 | 1315 | 350 | 160 |
| ALFA AX30BW | ||||||
| ALFA AM20DW | ||||||

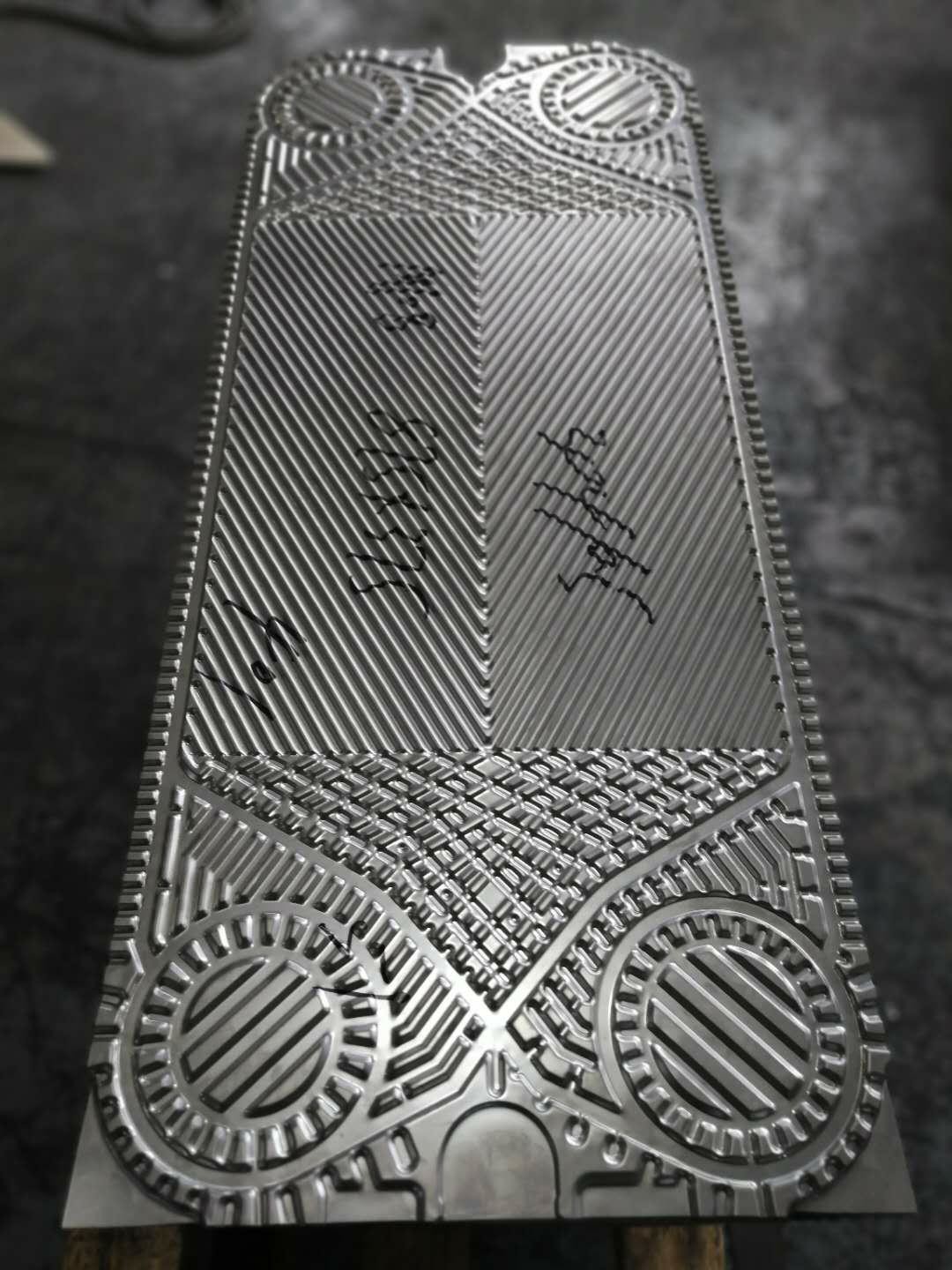

Penukar panas pelat terdiri dari paket pelat logam bergelombang dengan lubang intip untuk lewatnya dua cairan di mana perpindahan panas akan terjadi.Paket pelat dirakit di antara pelat bingkai tetap dan pelat tekanan bergerak dan dikompresi dengan mengencangkan baut.Pelat dilengkapi dengan gasket yang menyegel saluran antar pelat dan mengarahkan cairan ke saluran alternatif.Jumlah pelat ditentukan oleh laju aliran, sifat fisik fluida, penurunan tekanan, dan program suhu.Kerutan pelat meningkatkan turbulensi fluida dan menopang pelat terhadap tekanan diferensial.Pelat rangka dan pelat penekan digantung dari batang pembawa atas dan ditempatkan oleh batang pemandu bawah, yang keduanya dipasang pada kolom penopang.Sambungan ditempatkan di pelat rangka atau, jika salah satu atau kedua fluida membuat lebih dari satu lintasan di dalam unit, di rangka dan pelat tekan.
| BAHAN PELAT | SS304, SS316, 254SMO, 904L, C276, Titanium, Nikel, Incoloy825 |
| KETEBALAN PELAT | 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm |
| bahan paking | EPDM, NBR, HNBER, HEPDM, FKW |
| PERAKITAN GASKET | Klip, Kunci, kencangkan, Direkatkan |
| BINGKAI BINGKAI | Baja karbon, Baja tahan karat, Lapisan baja tahan karat |
| NOZZLE | Flange, Sisipan karet, Sisipan logam, Benang, Penjepit |
| UKURAN KONEKSI | DN15~DN500 |
| STANDAR KONEKSI | disesuaikan |
| WARNA | disesuaikan |
| APLIKASI | HVAC, Power, Suger, Marine, Chemical, dll |
Karena ketidakpastian pemilihan dan desain penukar panas, harga yang ditampilkan adalah kisaran.Untuk detailnya, silakan hubungi layanan pelanggan.Jika Anda tidak berkomunikasi pada periode sebelumnya, layanan pelanggan tidak dapat menerimanya.
Keuntungan:
Dibandingkan dengan jenis penukar panas lainnya, penukar panas pelat memiliki luas permukaan yang lebih besar.Mereka terdiri dari sejumlah pelat logam tipis yang dikompresi bersama.Gasket dipasang pada pelat perpindahan panas dengan membentuk saluran aliran dan berfungsi menyegel fluida.Bahan yang berbeda memiliki saluran yang berbeda dan pada jalur alirannya masing-masing secara bergantian.Mereka tidak akan bocor ke luar.Jumlah pelat perpindahan panas ditentukan sesuai dengan jumlah fluida, sifat fisik fluida, penurunan tekanan dan kondisi termal.Setiap pelat bergelombang untuk meningkatkan area perpindahan panas maksimum.
